射頻導納是用高頻無線電波來測量傳感器與罐壁及被測介質所形成的導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出。射頻導納是在射頻電容基礎上發展而來的，兩類產品顯著區別在于：

1、測量量的多樣化，射頻導納不止是測量電容，而是測量電容、電阻和電感的綜合量，使得測量更全面、更準確。

2、 防掛料技術：射頻導納是在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響，使得射頻導納應用范圍大為拓展。

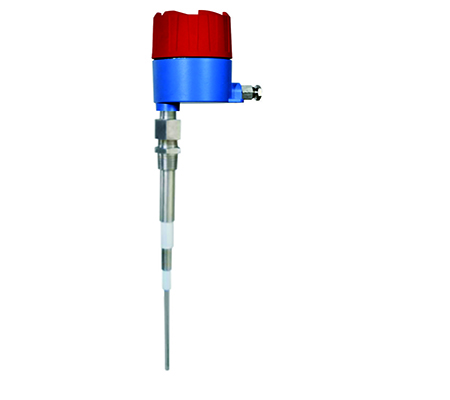

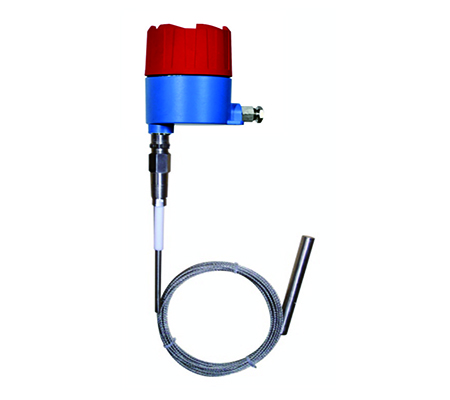

CN224型射頻導納物位開關，有桿式、纜式、板式3種形式的傳感器，可用于液體、漿體、固體顆粒等物料位置檢測，在高溫、高壓、強腐蝕、粉塵等惡劣環境表現毫不遜色。

射頻導納是一種從電容式技術發展起來的、防掛料、更可靠、更準確、適用性更廣的物位控制技術，射頻導納中的導納的含義為電學中阻抗的倒數，它由電阻性成份、電容性成份、電感性成份綜合而成。而射頻即發射高頻無線電波，所以射頻導納物位控制技術是通過用高頻無線電波測量被測介質導納值來實現物位測量。

射頻導納技術與電容式技術最重要的區別在于測量的多樣化和三電極技術。射頻導納測量的多樣化在于不止是測電容量，測量的還有電阻和電感量，使測量更加準確。三電極技術包括電子單元和傳感器，在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。

電源要求：	交流系統：標準：185～255VAC 50/60Hz  5W (最大) 直流系統：24VDC系統：19～29VDC輸入 3W (最大)
輸 出：	DPDT繼電器（雙刀雙擲） 觸點容量 220VAC  3A
環境溫度：	-40～75℃
介質溫度：	-40～600℃（高溫場合需選高溫型）
延 時：	1～55s(可選)
分 辨 率:	<0.5PF
高低位報警：	現場可設置為高位報警方式或低位報警方式
溫度影響：	0.15pF/30℃
穩 定 性：	0.1pF/6個月(最大漂移)
火花防護：	內置火花防護電路
傳感元件安裝 ：	NPT螺紋或法蘭安裝（規格可選）
插入長度：	標準450mm(插入長度IL)-250mm(屏蔽CSL長度) 也可依用戶要求提供，最大6ｍ最小0.1ｍ
電氣接口：	M20*1.5
分體電纜：	標準長度為5米，最長20米(僅對分體)
重復性:：	<1mm (導電介質)      <10mm(絕緣介質)
響應時間：	<0.5S

1.安裝傳感器時，將其插入罐體，用扳手卡住傳感器安裝螺紋上部的六方形擰緊即可。注意不要圖省事擰蘭色殼體，因?yàn)樵跀Q緊的過程中，會造成蘭色殼體與探桿間發生轉動。在出廠時殼體內部（整體式）的電子單元與傳感器的連接電纜已接好，用力擰殼體會使內部的連接電纜拉斷。要求安裝牢固，不允許松動，并接地良好。要求將安裝管座或法蘭與倉壁焊接，物位開關與安裝管座或法蘭擰緊。

2.當儀表安裝處有較高的溫度、較強的振動、較強的電磁場，腐蝕性氣體及任何可能造成機械損壞的地方，請將儀器換成分體式安裝。安裝位置應盡量避開加熱盤管，或?qū)⒉糠旨訜岜P管繞行（如在灰斗上使用），距離傳感器半米內，不應有妨礙飛灰運動的障礙物。如果經常有大塊物料沖擊，則需要選用平板式物位計。

3.分體安裝的信號電纜，只能使用本公司提供的專用電纜，并且只可截短不可加長，多余部分的電纜也不能盤起，應剪掉，同時電纜還應加穿護線鋼管。

4.儀表安裝時,必須保證傳感器的中心探桿和屏蔽層與容器壁互不接觸,絕緣良好,安裝螺紋與容器連接牢固，電器接觸良好。

5.儀表的安裝位置由安裝嘴的位置或容器開口位置來決定。當處于安裝嘴中，注意不要超過傳感器的第一層絕緣層, 即探頭屏蔽層必須伸到容器內部，屏蔽端要伸出罐壁或內部掛料層最小50mm。同時還要保證傳感器的絕緣層不被割破或劃破。

6.當測量的物料介電常數過小時，應加長探頭或改用高靈敏度單元。
