主要特點：
無需溫壓補償，直接測量質量流量
重復性好、可靠性高、穩定性好、精度高
寬量程比：最大可達1：1000
靈敏度高、適合大管徑、低流速
安裝、維修簡便，可以實現不斷流拆卸
流量與溫度可同時檢測
產品特點熱式質量流量計是利用熱傳導原理，即流動中的流體與熱源之間熱量交換的關系來測量流量的儀表。與其他質量流量計相比較，熱式流量計能夠測量極低流速的微小流量，結構中不存在可動部件，可靠性高。熱式氣體質量流量計分為恒溫差型和恒功率型，CN361型屬于恒溫差測量法。
CN361在氣體測量方面具有明顯優勢，特別是在壓力小、氣體成分復雜的情況下，CN361壓力損失小、量程比寬、小量程段靈敏，更利于節約能源及采購成本。
產品優勢
CN361熱式流量計是真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。
寬量程比，可測量流速高至 100Nm/s 底至 0.5Nm/s 的氣體，可以用于氣體檢漏。
抗震性能好使用壽命長：傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影 響。 安裝維修簡便：在現場條件允許的情況下，可以實現不停產安裝和維護（需要特殊定制）。
數字化設計：整體數字化電路測量，測量準確、維修方便。采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化。
技術參數
|
測量介質 |
各種氣體（乙炔除外） |
|
管徑范圍 |

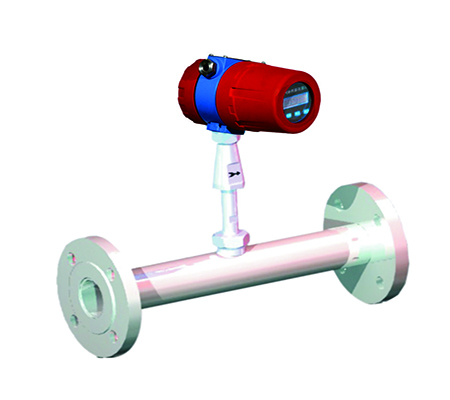

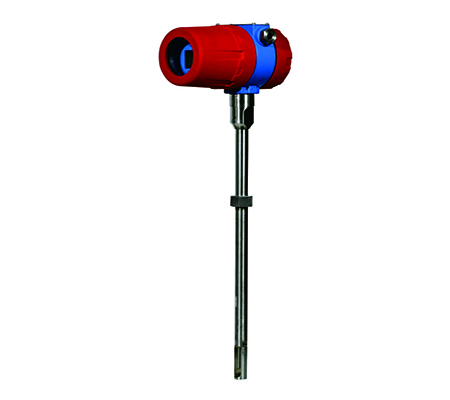

DN10～1000mm（管段式）DN100～6000mm（插入式） |
|
流速范圍 |
0.5～100Nm/s |
|
準確度 |
±1% |
|
工作溫度 |
傳感器：常溫型 －10~+200℃；高溫型：－10~+350℃ 轉換器：－20~+45℃ |
|
工作壓力 |
介質壓力≤10MPa（管段式）介質壓力≤2.5MPa（插入式） |
|
供電電源 |
一體機（DC24V或者AC220V,≤18W） 分體式（AC220V,≤19W） |
|
響應速度 |
1S |
|
模擬輸出 |
4~20mA(光電隔離，最大負載500Ω)，可選HART |
|
通訊 |
RS485（光電隔離） |
|
報警輸出 |
220VAC/10A;24VDC/5A |
|
管道材質 |
碳鋼，不銹鋼，塑料等 |
|
顯示 |
四行，漢字液晶顯示 |
|
顯示內容 |
質量流量；標況體積流量；累積流量；標準時間；累積運行時間；介質溫度；標準流速； |
|
防護等級 |
IP65 IP67 |
|
傳感器材質 |
不銹鋼，碳鋼 |
使用注意事項1.如果儀表安裝在室外，建議加裝儀表遮陽罩，避免日曬，雨淋；
2.禁止安裝在強烈震動的場合；
3.禁止暴露在含有大量腐蝕性氣體的環境；
4.不要和變頻器，電焊機等污染電源的設備共用電源，必要時，加裝凈化電源；
5.插入式流量計應插入至被測管路軸心，若不能插入至管軸心，需要訂貨時說明，由廠家提供標定系數，以完成準確測量。
