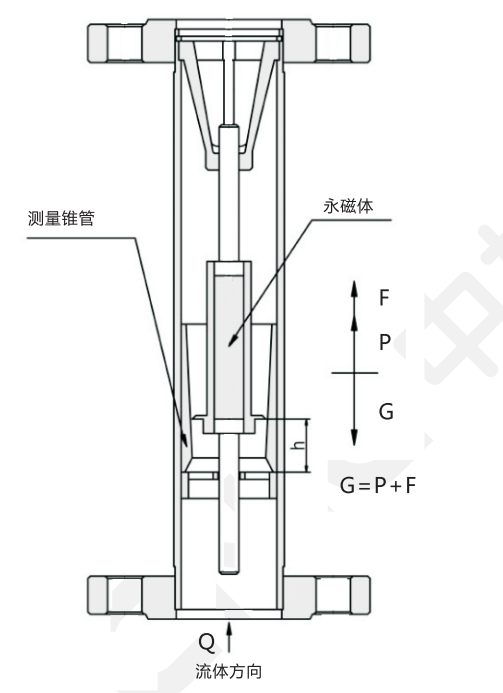

金屬管浮子流量計組成：主要兩大部分--傳感器和指示器。傳感器主要由連接法蘭、測量椎管、浮子和上下導向器組成；指示器主要由殼體、磁傳動系統、刻度盤、電遠傳系統組成。
浮子在測量管中，隨著流量的變化，將浮子向上移動，早某一位置浮子所受的浮力與浮力重力達到平衡。此時浮子與孔板（或椎管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由浮子內部永磁體傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值，同時通過調制電路，將信號轉換成標準4~20mA電流信號或者數字信號輸出。
