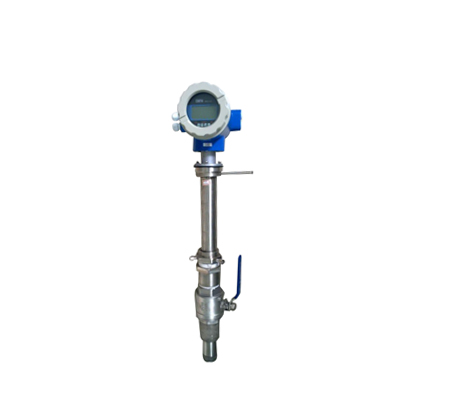

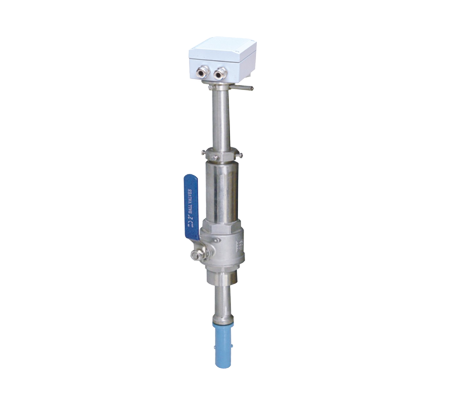

插入式電磁流量傳感器（簡稱傳感器）和插入式電磁流量轉換器（簡稱轉換器）配套組成CN311-C型插入式電磁流量計（簡稱流量計）用來測量管道內各種導電液體的體積流量。廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。 產品的型式為插入式，與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。

1.傳感器內無活動部件，結構簡單，工作可靠。

2.插入式電磁結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
3.測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于20μs/cm）等物理參數變化的影響。
4.傳感器幾乎無壓力損失，能量損耗極低。
5.較一般流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量。
6.采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
7.流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。
8.流量計不僅有0~10mA或4~20mA標準電流輸出，同時還1~5kHz頻率輸出

相對于管段式電磁流量計，選用插入式流量計的優勢：

1.無需斷水，切斷管道，直接老管道上安裝；

2.維護時拆卸方便；

3.儀表結構簡單，可靠性高；

4.特別適合大口徑管道，性?xún)r(jià)比極高；

5.精度比法蘭型的低，多用于過程控制而非計量；

6.可做成一體式也可以做成分體式；

適于測量管道通徑：	DN100~3000mm；
流速測量范圍：	0~1m/s至0~10m/s，滿量程在1~10m/s范圍內連續可調。
測量精確：	當滿量程流速>1m/s時，±1.5%。
被測介質導電率：	≥20μs/cm。
工作壓力：	≤1.6Mpa。
電極材料：	含鉬不銹鋼0Cr118Ni12Mo2Ti、哈式合金c-276、鈦Ti等。
測量管（測量頭）材料：	ABS
被測介質最高溫度：	ABS60℃
外殼防護等級：	符合GB-08-84標準IP68的有關規定。
傳感器輸出信號：	0.209mVp-p/1m/s。
傳感器與轉換器之間信 號最大的傳輸距離	50m（特殊要求請與廠方聯系）
流量計輸出信號：	直流電流：0~10mA負載電阻為0~1kΩ； 4~20mA負載電阻為0~500Ω； 頻 率：1~5KHz負載電阻為250~1.2kΩ。

1.盡量避開鐵磁性物體及具有強磁場的設備(如大電機、大變壓器等)。
2.盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
3.應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
4.流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
5.傳感器可在垂直管道，水平管道或傾斜管道上安裝，接線盒不能在最底部。管路必須完全充滿液體.
6.對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命
7.傳感器一般不需要定期維護。但對于被測介質容易使電極和測量頭（測量管）表面或內壁粘附結垢的情形，必須進行定期清洗。清洗周期視粘附結垢速度而定。在清洗電極和測量頭（測量管）時，一定要注意勿使絕緣材料和電極損傷。
